Tilkoblingstyper: ORB (O-Ring Boss)

Hva er ORB-beslag?

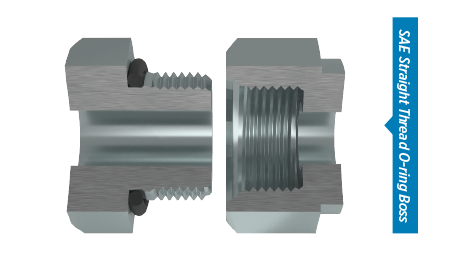

ORB,eller (SAE rett trådO-ring Boss) beslag, innlemme en portforbindelse som anbefalt av National Fire Protection Association (NFPA) for lekkasjeforebygging i middels og høyt trykk hydrauliske systemer.ORBforbindelserer vanligvis produsert i karbon, nikkelbelagt karbon og rustfritt stål ogbruker vanligvis Buna-N eller Viton, 90 Durometer O-ringer. Den mannlige forbindelsen er enrett UNFtråd med en O-ring. Hunnporten har en rett gjenge og en bearbeidet overflate for å gi en jevn, flat, nøyaktig plassert overflate (minimumspotface), sammen med en avfasning der O-ringen sitter.Seglet er opprettetnår O-ringen presses inn i avfasingen ved parring med hannenog kvinneligforbindelsegiren lekkasjetett forsegling.

Ulemper med ORB-beslag

• Den relevante temperaturklassifiseringen er begrenset av o-ringtetningsmaterialet som gjør disse beslagene ineffektive i høytemperaturapplikasjoner

• O-ringen kan være feil installert, noe som resulterer i kutt eller klem

• Beslaget kan være feil tiltrukket

• Den gjengede delen av beslaget kan være lengre enn SAE-spesifikasjonen, noe som resulterer i at beslaget bunner ut i en port før o-ringen kan komprimeres helt

Fordeler med ORB-beslag

• De er lett tilgjengelige og tilbyr et stort utvalg av størrelser, former, kombinasjoner og materialer

• Gir optimal tetteytelse i middels til høytrykkssystemer

• Arten av ORB-beslag motstår komplikasjoner forbundet med overmontering

• Den rette gjengeforbindelsesdesignen kombinert med utskiftbarheten til o-ringen gjør disse beslagene gjenbrukbare og lett vedlikeholdbare

• Er enten justerbare eller ikke-justerbare

Justerbare o-ringbeslag er vanligvis albuer eller T-stykker som er installert i en fast retning. Ikke-justerbare o-ringbeslag er vanligvis plugger og rette koblinger som monteres i en port uten behov for justering. Alternativer som disse gjør ORB-tilpasningsorienteringen enklere enn noen andre beslag fordi o-ringen er tetningsfaktoren og ikke gjengene.

ORBbeslagkan forveksles med andre koblingssystemer, som PTeller til og med JIC. For eksempel,thans rette gjengeforbindelse bruker de samme gjengene som JIC 37 graders fitting. Imidlertid er 37 graders fakkelen fjernet og eno-ringhar blitt lagt til.Så, while gjenger av forskjellige koblinger passer noen ganger, ORBkobleionerbør aldri brukes med noen annen type koblinger da det er sannsynlig at lekkasjer.På grunn av dette forsiktighet må tas for å identifisere riktig tilkobling for å skape en sikker og lekkasjebestandig forsegling.
