Spiralformet tannstang

Helical tannstang:

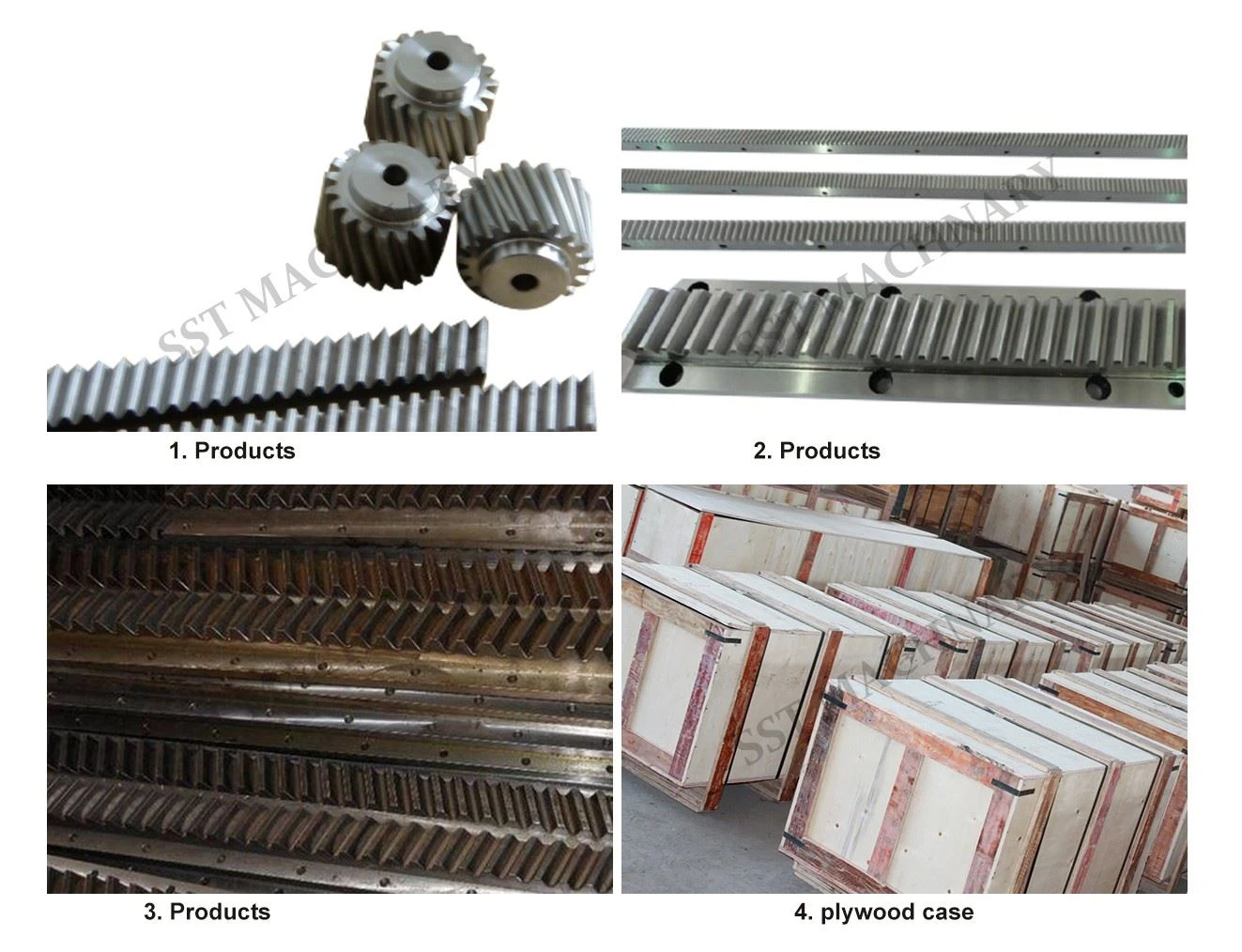

SSTmachinery Helical Rack and Pinion-serien, sammen med vårt brede girkassetilbud, gir en komplett lineær løsning. Bruk vår ekspertise innen bevegelseskontroll til å velge tannstang og tannhjul og matche det med den riktige girkassen for din applikasjon.

Vi tilbyr spesialtilpassede tannreoler i metriske standarder, rette og spiralformede tenner, forskjellige materialer, fin og grov stigning (0.5 Module – 20 Module)

Tannfinish inkluderer fresing, forming, sliping etc, presis karakter opp til DIN 6.

Stativ tilgjengelig i 3000,2000,1500, 1000 og 500 mm lengder.

Modul 1,1.5,2,3,4,5,6,7,8,9....

Trykkvinkel 20 grader eller annen tilpasset vinkel.

Alle pinjongene kommer med ett settskruehull og settskrue inkludert

Tilpasset boring 1/2", 8mm, 10mm og 12mm

Pinion tilgjengelig i 16,18,20,22,24,26,30,34,36,40 tenner

Spiralformet tannstang og tannhjul har følgende to egenskaper:

(1) Siden tannstangprofilen er rett, er normalene til hvert punkt på tannprofilen parallelle. Og fordi stativet oversettes i overføringsprosessen, er hastigheten og retningen til hvert punkt på tannprofilen den samme, slik at trykkvinklene til hvert punkt på stativet er like, lik tannprofilvinkelen og standarden. verdien er 20 grader.

(2) Tonehøyden på hver linje parallelt med tillegget er den samme, og modulen er den samme standardverdien. Den parallelle rette linjen med tanntykkelsen lik bredden på tannsporet kalles senterlinjen, som er referanselinjen for å bestemme dimensjonene til hver del av stativet.

For spiralformet tannstangtransmisjon med slagbelastning, bør følgende aspekter bemerkes:

1. Varmebehandlingens hardhet på tannoverflaten er ikke lett å være for hard, HRC30~HRC35 er nok. Hvis tannoverflaten er for hard, vil tannen sprekke under støtbelastning.

2. Haoshi er designet som et modifisert gir, som også er et negativt modifisert gir. Den negative modifikasjonen vil bidra til å forbedre bøyestyrken til tannroten og slagmotstanden til giret.

3. Bråkjølingsdybden på tannoverflaten er ikke lett å være for dyp, vanligvis 1/5m~1/10m (m: modul). Materialet i midten bør holdes med nok seighet til å dempe den ytre støtbelastningen.

4. Konstruksjonen skal ha nok slagfasthet og nok stivhet til å sikre driften av tannstangen.

5. Designhastigheten er ikke lett å være for høy.

6. Hvis konstruksjonen tillater det, bør modulen m være litt større, noe som er spesielt viktig for å starte overføring med støtlast.

7. Det anbefales å velge glidelager i stedet for rullelager for valg av lager. Glidelager kan ha god slagfasthet, men det bør være godt smurt.
