Gir og girstativ

En flat plate eller rett stang kalles et stativ når den har en serie tenner med lik avstand. Vanlig stativ er et spesielt tilfelle av evolvent sylindrisk utstyr. Det er et sylindrisk tannhjul med uendelig basissirkelradius og uendelig antall tenner. Det tilsvarer evolvente sylindriske tannhjul en etter en, og er delt inn i cylindrisk tannstang, spiralformet tannstang og fiskebeins tannstang. For stativet med lineær (involutt spesialtilfelle) tannprofil, er tennene fordelt på den flate platen. I alle plan parallelt med indekseringsplanet forblir tannstigningen uendret og likπ m, og trykkvinkelen overalt på tannprofilen forblir uendret og lik standardverdien .

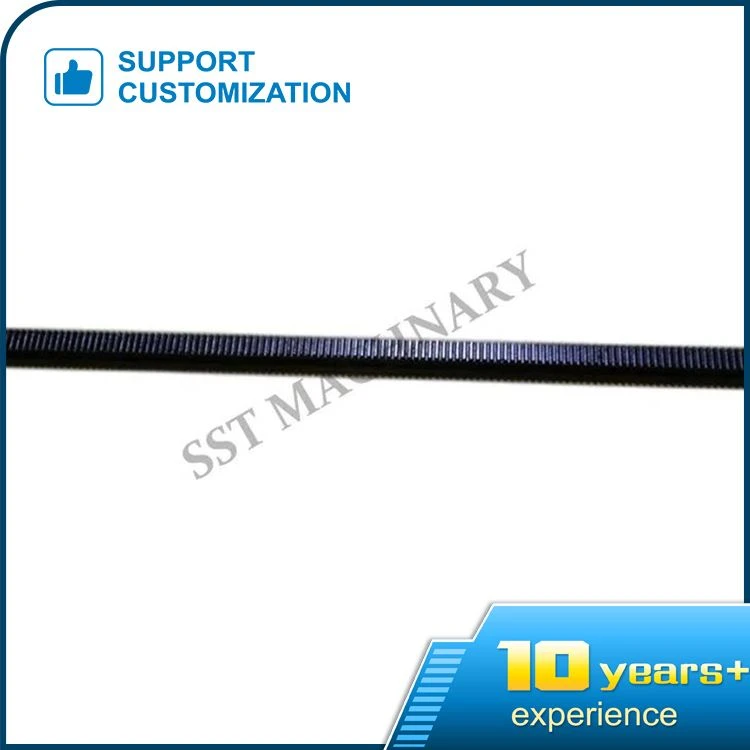

Rett M1 girstativ

En tannstang hvis tannlinje er vinkelrett på bevegelsesretningen til tannen kalles en rett tannstang. Det vil si tannstangen hvis tannlinje er parallell med den matchende giraksen. Se "stativ" (Figur 5-51).

Skråstilt M1 girstang

Tannlinjen til et tannstativ er en rett linje som skråner til tennens bevegelsesretning, det vil si at tannlinjen er i en spiss vinkel med aksen til det tilpassede giret Stativet kalles skråstativ (fig. 5-52).

Hovedtrekk ved M1 girstativ:

(1) Siden tannstangprofilen er en rett linje, har alle punkter på tannprofilen samme trykkvinkel, som er lik helningsvinkelen til tannprofilen. Denne vinkelen kalles tannprofilvinkelen, og standardverdien er 20.

(2) Enhver rett linje parallelt med tillegget har samme stigning og modul.

(3) Den rette linjen parallelt med tannens topplinje og med tanntykkelsen lik bredden på tannsporet kalles delelinjen (senterlinjen), som er datumlinjen for å beregne størrelsen på tannstangen.

Bruksområde for tannstangtransmisjon:

1. Egnet for rask og nøyaktig posisjoneringsmekanisme

2. Den er egnet for CNC-maskinverktøy, maskineringssentre, skjæremaskiner, sveisemaskiner, etc. med tung belastning, høy presisjon, høy stivhet, høy hastighet og lang slaglengde

3. Den er egnet for fabrikkautomatisering hurtigtransplantasjonsmaskineri, industriell robotarm-gripemekanisme, etc.
