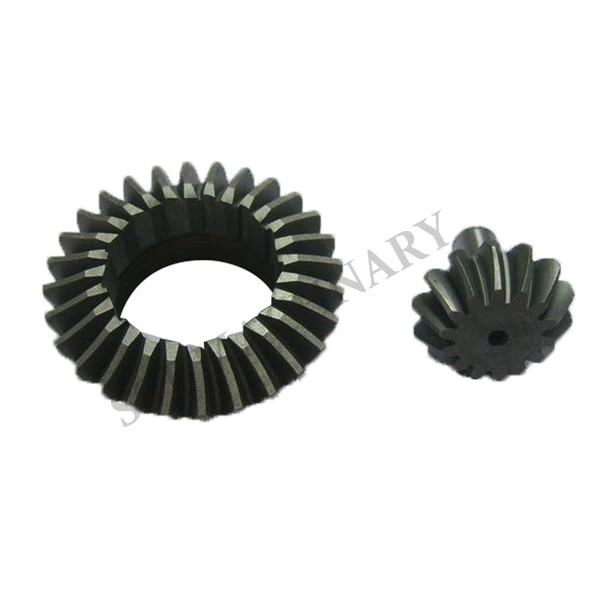

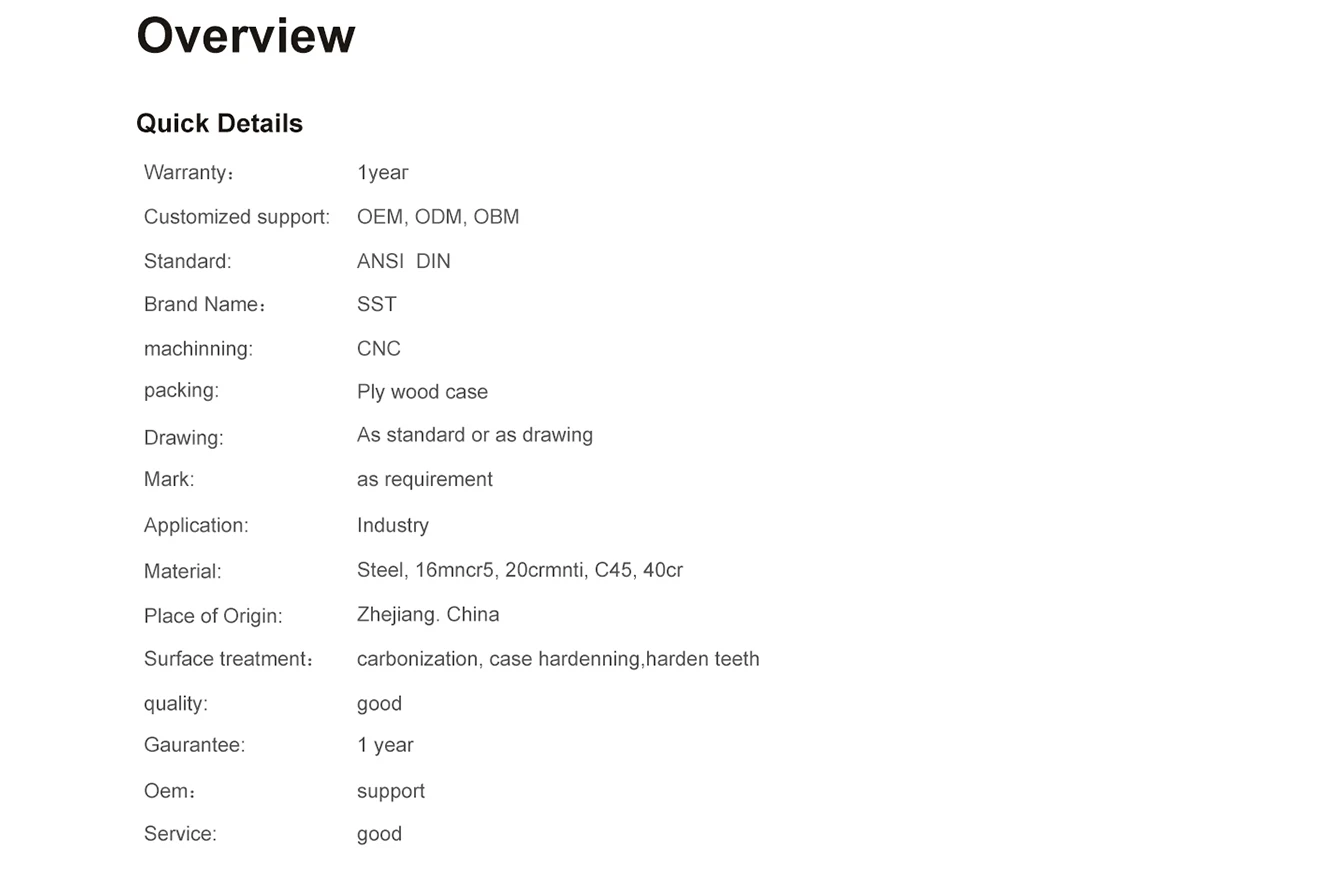

Bevel Gear Pinion

Vinkeldrevet tannhjul:

SST-maskiner med konisk tannhjul er en kjegle med utvendige radielle tenner som er rette, avsmalnende fra større til mindre.

Den store enden av skrådrevet er bunnen; den lille enden av skrådrevet er toppen.

Avfasningens stigning måles nederst (de største tennene).

Begrepet vinkeldrev eller vinkelgir refererer til en rett (eller spurd) vinkel. Det er faktisk et konisk cylindrisk tannhjul.

Vinkelgir kan også brukes til kun å endre rotasjonsretningen til kraftoverføringen, som kalles gjæringsgir.

For gjæringsgir har inn- og utgående vinkelgir samme antall tenner.

M1,M2,M3,M4,M5,M6,M7,M8,PICTH4,PITCH, PITCH6,PICTH 8, PICTH 10, PICTH12

Karakteristisk for vinkelgiroverføring er å redusere tanntopphøyden på den lille enden av tannhjulstennene, og dermed redusere muligheten for at tanntoppen blir for skarp; Den større filetradiusen til tannroten bidrar til å forbedre bæreevnen til girtennene, verktøyets levetid og oljelagringssmøring. Den brukes vanligvis i situasjoner med lett belastning og lav hastighet.

I generelt maskineri er skjæringsvinkelen mellom to aksler av konisk tannhjul lik 90 grader (men den kan også være forskjellig). I likhet med sylindriske tannhjul har skrågir indekseringskjegler, tilleggskegler, rotkjegler og basiskjegler. Kjeglen har en stor ende og en liten ende, og sirklene som tilsvarer den store enden kalles henholdsvis delesirkelen (hvis radius er r), addendumsirkelen, rotsirkelen og grunnsirkelen. Bevegelsen til et par koniske tannhjul tilsvarer ren rulling av et par kjegler.

Dannelsen av tannprofilen til koniske tannhjul er lik den for sylindriske tannhjul, men forskjellen er at basiskjeglen brukes i stedet for basissylinderen. Som vist i figuren til høyre er genereringsflaten S tangent til basiskjeglebussen. Når genereringsflaten S ruller rent langs basiskjeglen, vil en evolusjonsoverflate dannes i rommet av en rett linje OK på genereringsflaten som er i kontakt med generatrisen ON til basiskjeglen. Denne overflaten er tannprofiloverflaten til rett vinkelgir. Lokuset til hvert punkt på den rette linjen OK er en involutt (involutten ved toppunktet O er et punkt).
