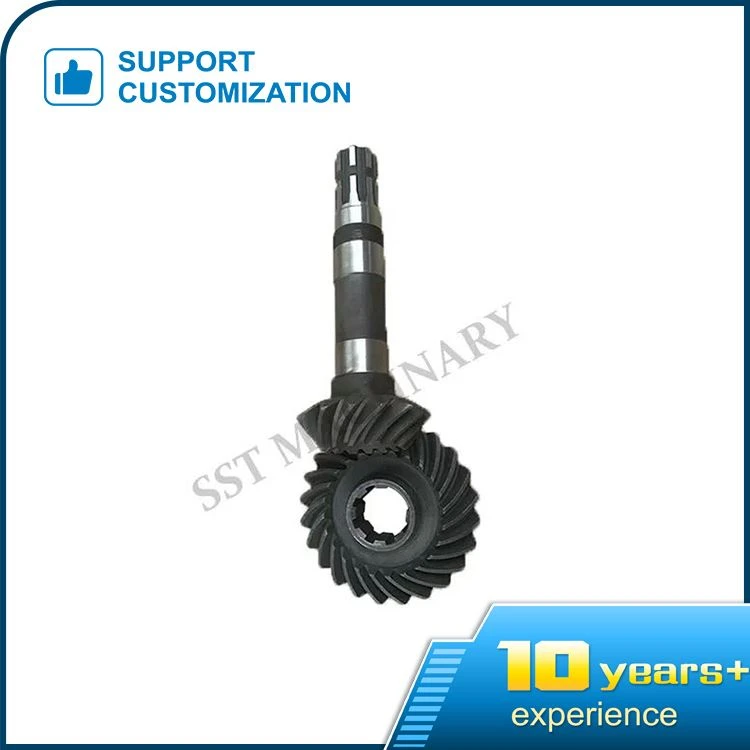

Helical Bevel Gear

Skrueformet vinkelgir:

SSTmachinery tilbyr billige og god kvalitet spiralformede vinkelgir.

Utformede rette vinkelgir er vanlige:

1. Enkel avforming

2. Den sfæriske involutten brukes, og meshing-effekten er god under samme nøyaktighet.

3. I henhold til 3D-produksjon kan utmerket formmodifikasjonsdesign oppnås.

4. Prisen er billig.

underlegenhet:

1. Materialstyrken er generelt lavere enn for maskinert utstyr.

2. Nøyaktigheten til det virkelige objektet er lavere enn det maskinerte giret.

Spiralformet vinkelgir (spiraltann, cykloid, ekvidistant spiral og andre tannsystemer) er overlegen rett vinkelgir. (Fordi den momentane inngrepslinjen til spiralgirsystemet er en skrå kurve, er inngrepsstivheten bedre enn for rette tenner. Årsaken er den samme som for rette tenner og spiralformede tenner for sylindriske tannhjul.)

Det er ingen signifikant ytelsesforskjell mellom spiralformede tenner. (Under premissene ovenfor)

Maskinering av spiralformede vinkelgir er sjelden i dag:

1. Verktøyet gjengjelder, og prosesseringseffektiviteten er ikke høy. Nøyaktigheten til frem- og tilbakegående maskinverktøy er også vanskelig å forbedre.

2. Fordi verktøyet går frem og tilbake, er det vanskelig å oppnå tannmodifisering, og bevegelsesytelsen er dårligere enn andre tannsystemer.

3. Kostnaden har ingen fordel i forhold til andre maskineringsgirsystemer.

Maskinering av rette koniske tannhjul er nå i utgangspunktet erstattet av null graders spiralformede gir.

Denne typen utstyr kan maskineres med Gleason buetannbearbeidingsmetode. Den har de samme fordelene som Gleason lysbuetann.

Maskinering av Gleason spiralfasede tannhjul er svært vanlig

1. Formingsprinsippet bestemmer at verktøymaskiner med høy presisjon kan lages. Tennene kan slipes.

2. Formingsprinsippet bestemmer at den omtrentlige modifiserte tannoverflaten lages. Gode ​​sportsprestasjoner kan oppnås.

Ulemper:

Effektiviteten er gjennomsnittlig, fordi hver gang en tann behandles, må den deles på nytt.

Det er vanskelig å designe parametrene. Det er nødvendig å sikre at tannoverflaten er nær konjugatoverflaten, og å gjøre modifikasjonseffekten nær de store og små endene.
