Rett Spurgear

Generelle trinn i M2 cylindrisk girdesign

1. Kjørekraften beregnes i henhold til belastningen og bevegelsestilstanden (hastighet, vertikal bevegelse eller horisontal bevegelse)

2. Foreløpig anslå girmodulen (utfør om nødvendig påfølgende girstyrkekontroll. Hvis det viser seg at modulen er for liten under styrkekontroll, må girmodulen bestemmes på nytt. Generelt er valg av girmodul basert på erfaring eller analogi, og sikkerhetskontrollen utføres senere)

3. Utfør foreløpig konstruksjonsdesign, bestem den totale overføringen og bestem overføringstrinnene (flere overføringstrinn)

4. Fordel i henhold til det totale overføringsforholdet og beregn underoverføringsforholdet på alle nivåer

5. Utfør detaljert design av transmisjonsstrukturen (detaljert design av hver aksel) i henhold til systemets behov, som vanligvis utføres på den generelle monteringstegningen

6. I den strukturelle designen, hvis det blir funnet at de tidlige parametrene er urimelige (inkludert overdreven gir, gjensidig interferens, produksjons- og installasjonsvansker, etc.), er det nødvendig å gå tilbake til programmet ovenfor i tide og starte på nytt

7. Tegn det skjematiske diagrammet av nøkkelakselen (vanligvis kraftig aksel, selvfølgelig, det er greit å gjøre det en gang for hver akseling), tegn bøyemomentdiagrammet og dreiemomentdiagrammet ved hver akselende, for å finne ut farlig seksjon og kontroller styrken på akselen

8. Styrkesjekk av lavhastighets akselgir

9. Del deltegningen etter at den er sikker

SST-maskiner lager M2 cylindrisk tannhjul av god kvalitet.

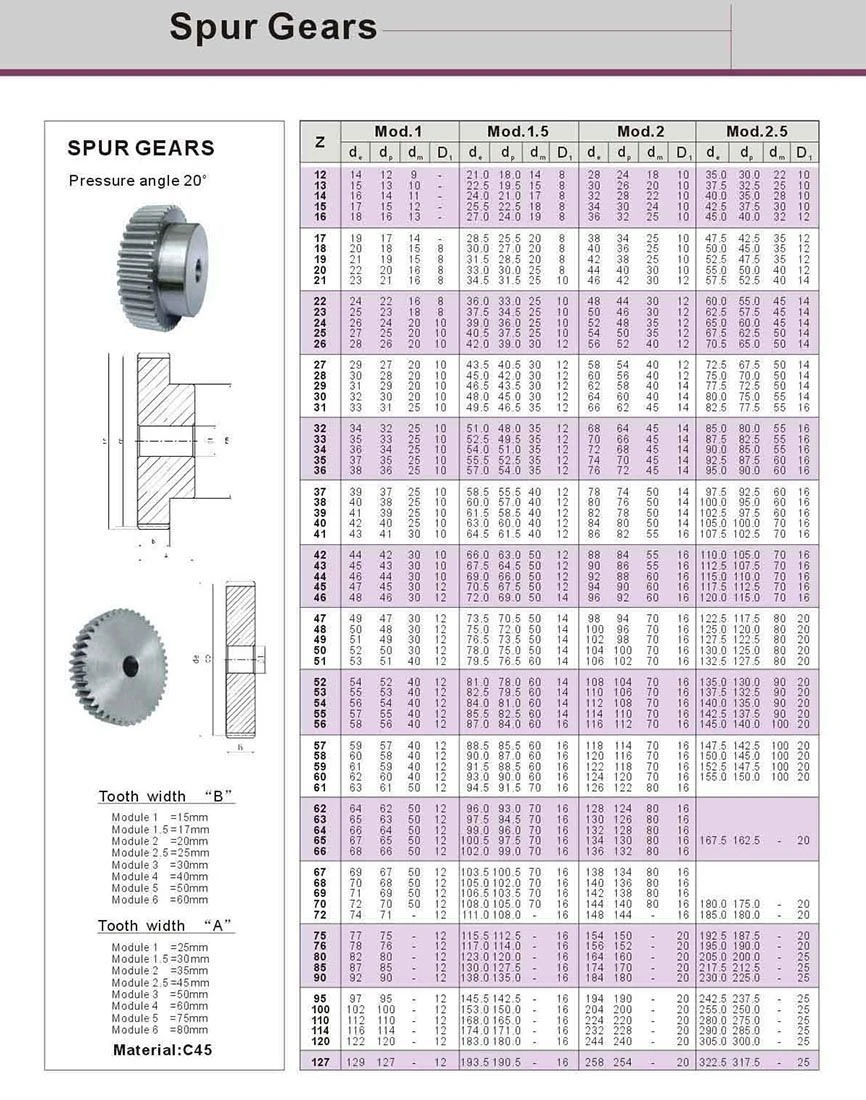

Tannhjul er standard cylindriske tannhjul som brukes til giroverføring. Tannrothøyden er lik 1,25 moduler, og tanntupphøyden er lik 1 modul.

Gir er mekaniske komponenter med tenner på felgen som kontinuerlig kan gripe inn og overføre bevegelse og kraft. Tannhjul er mekaniske deler med tenner som kan gripe inn i hverandre. Bruken av gir i transmisjon har dukket opp veldig tidlig.
